結構特點：

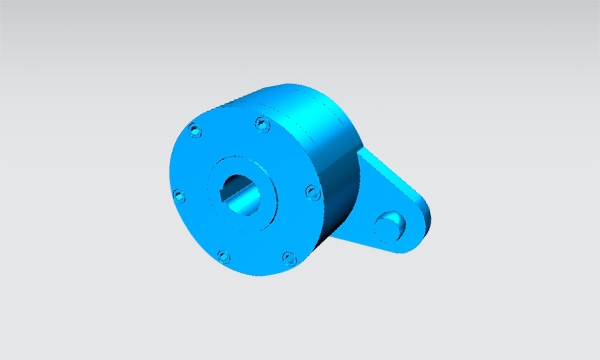

NF型非接觸式逆止器是裝在減速機高速軸上的防逆轉裝置，噪音低、重量輕、易解脫、安裝方便。
在逆止器內部，有多個異型塊分布在由內、外圈所形成的滾道中，當內圈正向運轉時，帶動異型塊一起旋轉，當轉速超過非接觸轉速時，異型塊在離心力的作用下發生偏轉，與內、外圈脫離接觸，從而實現無磨損運轉。當內圈反向運轉時，在彈簧的作用下，異型塊與內、外圈接觸并將其楔緊成一體，承受有內圈傳送來的反向力矩。
技術參數：
|
型號 |
額定逆止力矩（N.m） |
非接觸轉速（r/min） |
最高轉速（r/min） |
重量 |
|
NF10 |
1000 |
450 |
1500 |
28 |
|
NF16 |
1600 |
450 |
1500 |
31 |
|
NF25 |
2500 |
425 |
1500 |
38 |
|
NF40 |
4000 |
425 |
1500 |
49 |
|
NF63 |
6300 |
400 |
1500 |
62 |
|
NF80 |
8000 |
400 |
1500 |
73 |
|
NF100 |
10000 |
400 |
1500 |
98 |
|
NF125 |
12500 |
375 |
1500 |
154 |
|
NF160 |
16000 |
375 |
1000 |
175 |
|
NF200 |
20000 |
350 |
1000 |
214 |
|
NF250 |
25000 |
350 |
1000 |
256 |
注：1、d優先系列：32、35、40、42、45、48、50、55、60、65、70、75、80、85、90、95、100、110、120、130、140、150、160。
2、內孔公差值為E7，推薦配合公差為E7/H6。
3、鍵槽尺寸及公差按GB/T1095-2003的js9制造。
4、具體技術參數來電咨詢0577-65205101。
使用與維護：
1、安裝之前，檢查軸的旋轉方向是否和逆止器內圈旋向一致，當確定無誤后，方可安裝。
2、安裝時只能對內圈施壓，若錘擊壓入時只能用軟錘或加墊，以免損傷內圈，不得錘擊外圈或其他部位，更嚴禁對內圈加熱。
3、安裝好的逆止器防轉底座不得承受沿銷軸軸線方向的載荷，為此需3~5毫米的安裝間隙，否則將會導致逆止器工作時溫度大幅度地升高影響使用。
4、采用2號鋰基潤滑脂潤滑，嚴禁采用含極壓添加劑、石墨、二硫化鉬等成分的潤滑油。
5、逆止器每使用半年進行例行檢查并補充潤滑，使用一年更換全部潤滑油。
6、定期檢查防轉底座安裝螺栓的堅固情況，確保堅固有效。
